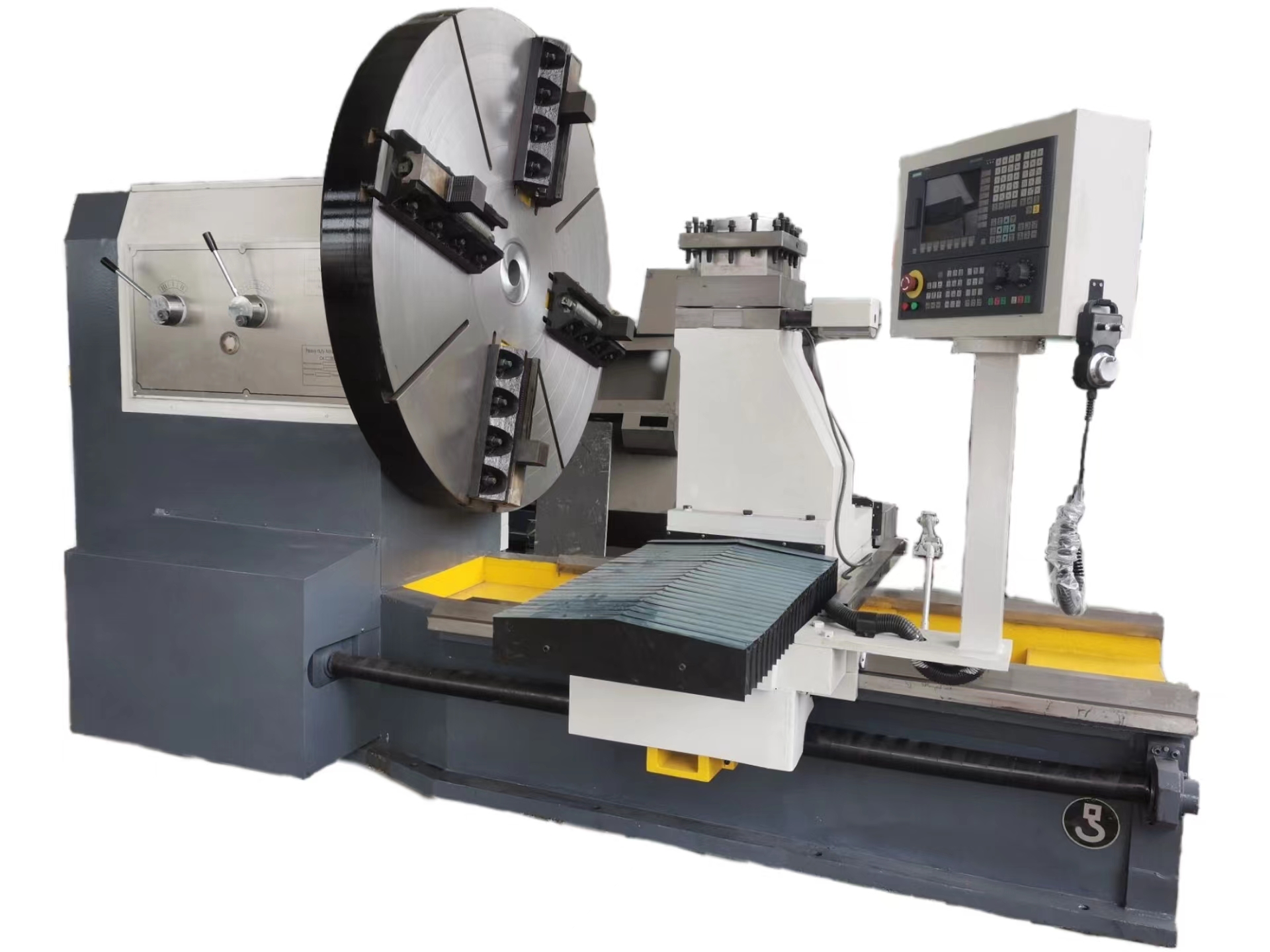

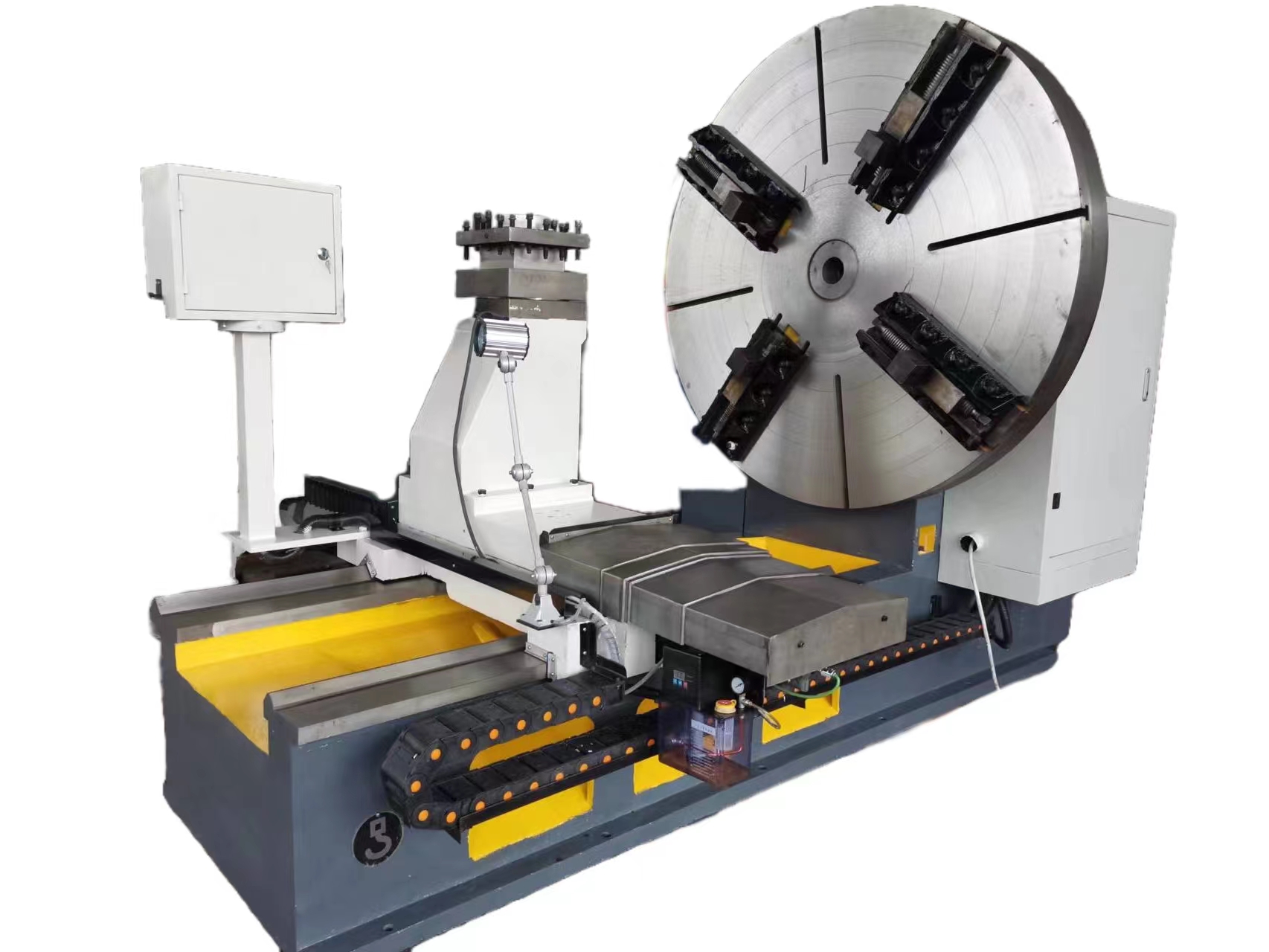

CK61200數控臥式車床
CK61200×1000數控臥式車床
如果您對我們的產品有任何方面的疑問,請聯系我們的團隊給您提供量身解決方案
聯系我們 CK61200數控臥式車床主要可承擔各種車削工作，能夠車削各種零件的端面、外圓、錐面等工藝。機床主軸有很好的剛度；采用側排屑方式，排屑方便。機床還具有單獨油泵，強制潤滑，以及快速移動、終端保險等功能，含冷卻系統一套。
規格
詳情
一、主要技術參數
|
項 目 |
單位 |
規格 |
備注 |
||
|
最大回轉直徑 |
mm |
Φ2200 |
|
||
|
卡盤直徑 |
mm |
Φ1600（四爪） |
|
||
|
最大工件長度 |
mm |
1000 |
|
||
|
床身導軌寬度 |
mm |
1000 |
|
||
|
主軸 |
主軸直徑 |
mm |
Φ260 |
|
|
|
轉速范圍 |
r/min |
|
|
||
|
轉速級數 |
|
6級 |
|
||
|
主電機功率 |
kW |
15(變頻） |
|
||
|
X/Z軸快移速度 |
m/min |
伺服電機 |
|
||
|
X軸行程 |
mm |
1000 |
|
||
|
Z軸行程 |
mm |
1000 |
|
||
|
電動刀架 |
刀架形式 |
|
數控方刀臺 |
|
|
|
刀方尺寸 |
mm |
300X300 |
|
||
|
伺服電機 |
大溜板 |
NM |
22 |
|
|
|
中溜板 |
NM |
15 |
|
||
二、機床精度
|
檢驗項目 |
國家標準 |
|
加工精度 |
0.03 |
|
加工工件圓柱度 |
0.03/300 |
|
加工表面粗糙度 |
Ra3.2μm |
三、機床主要配置
床頭箱總成1件,卡盤1件，床身總成1件，主電機1臺，進給電機1臺，溜板總成1套，方刀臺1件，卡盤扳手1件。
|
配套件名稱 |
規格型號 |
生產廠家 |
備 注 |
|
數控系統 |
808D |
西門子 |
|
|
主 電 機 |
15kW(變頻） |
國產 |
|
|
X軸絲杠 |
3205 |
臺灣TBI |
|
|
Z軸絲杠 |
6310 |
臺灣TBI |
|
|
刀架 |
300X300 |
國產 |
|
|
主軸皮帶 |
強力帶( 4根 ) |
國產 |
|
|
機床顏色 |
灰白配深灰 |
|
|
